SP9500综合测试仪（SP9500-CTS）是面向第五代移动通信测试需求自主研发的高性能仪表产品，可以被广泛应用于终端研发、测试、认证以及后期维护等环节。 SP9500-CTS具备强大的基带处理能力和超高密度的射频模块设计，可以构建各种复杂的网络环境来更加快速、准确以及高效地验证5G终端相关功能和性能。

SP9500-CTS包含完整的5G协议栈，可以模拟5G基站与终端建立端到端通信来验证相应的信令功能。SP9500-CTS还可以测试和测量3GPP TS38.508-1、TS38.521-1、TS38.521-3、TS38.521-4协议定义的终端射频特性，包括发射功率、频谱特性、调制性能、接收功率、解调性能等。

SP9500-CTS全面满足5G R15版本中定义的100M信道带宽、载波聚合、下行8流/上行4流MIMO等特性要求的仪表设备。多表级联可支持更大规模MIMO和载波聚合，以应对未来技术演进。

SP9500-CTS可作为核心测试仪表和矢量信号源，搭建终端射频一致性测试系统；作为系统模拟器搭建协议一致性和无线资源管理一致性测试系统；充分满足 5G产业链终端芯片企业、模组厂商、天线厂商、网络设备制造商、运营商、以及研究机构和通信实验室的各类终端一致性测试需求，是5G仪器仪表用户的理想之选。

在电力行业发、输、变、配、用、调等环节中，5G技术将发挥重要作用。其中在用电信息采集环节，通过5G通信模组+计量集中器，高频次、大带宽数据采集， 将打造智能化的5G客户用能管理场景，负载控制终端通信时延降低至12ms，用电信息采集频率由小时级提升至分钟级，有效助力有序用电和源网荷储协同互动。

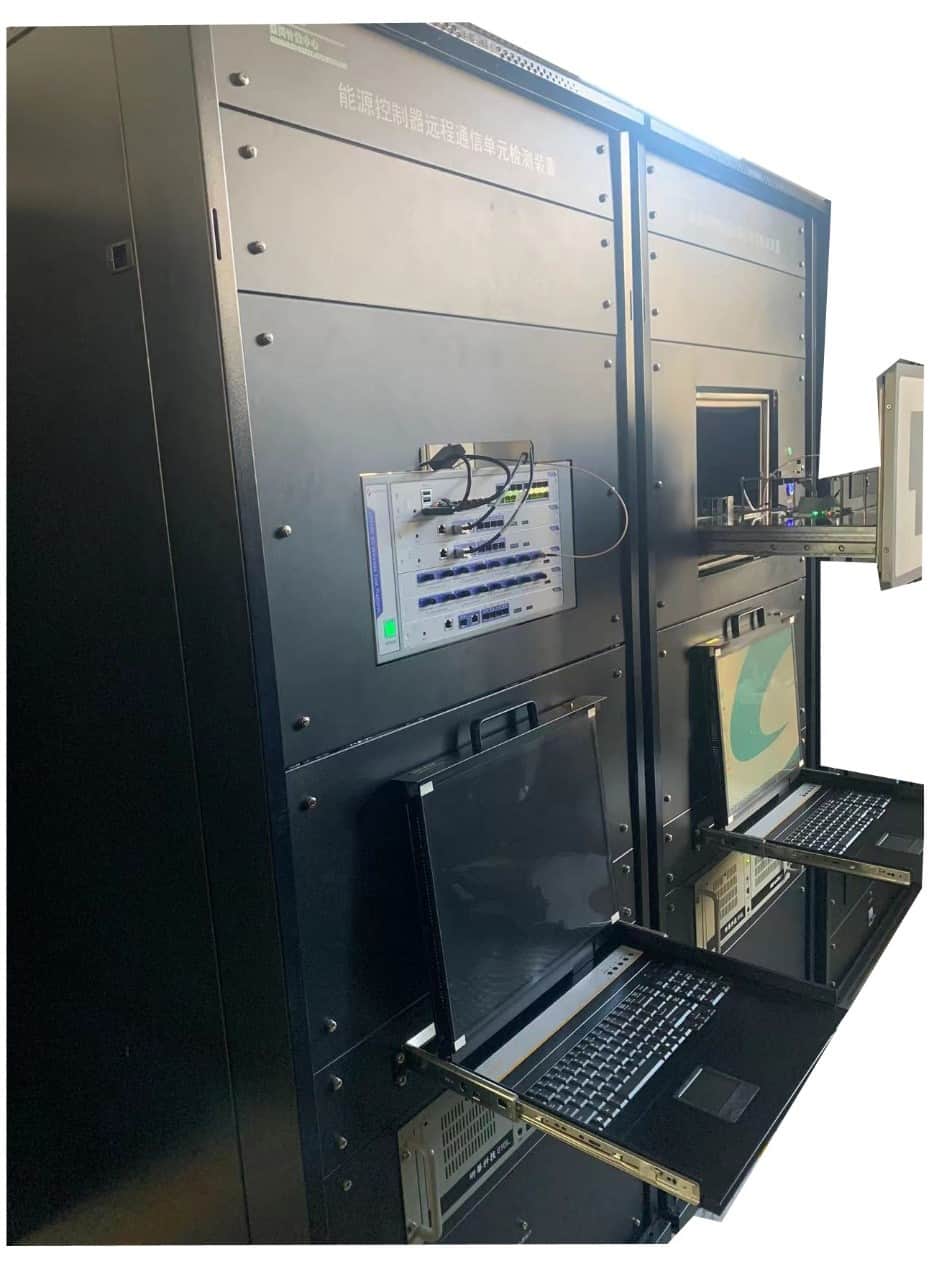

此系统在基于传统射频测量项基础上，对5G远程通信单元的吞吐性能制订了对应的测试标准。依据电力通信标准研发定制5G远程通信单元测试系统。5G远程通信 单元测试系统由5G综测仪、上位机、电力行业特色的机柜和工装组成。其中，综测仪和上位机为5G远程通信单元提供了5G网络环境和射频、吞吐性能测试的功能； 电力行业特色的机柜和工装则为5G远程通信单元提供了屏蔽和正常工作所需的电源及数据通信的环境。

应用范围：5G通信终端的质量检验检测工作，基于5G技术的台区融合终端、能源控制器、集中器等设备。

如需详细资料，请发邮件：xiaofeng@broadcasting.com.cn

继电器广泛用于各个领域，如电动汽车、智能电表、电化学等，其性能和可靠性也影响设备系统稳定，继而继电器测试验证标准越来越严格，其测试设备综合要求更高。

继电器是具有隔离功能的自动开关元件，广泛应用于遥控、遥测、通讯、自动控制、机电一体化及电力电子设备中，是重要的控制元件之一。对于功耗超过100W和工作 频率小于10kHz的的高频继电器，在验证测试过程中，通常需求1k~10kHz交流电。以往提供高频交流电一般通过信号发生器与功率放大器组合输出，即信号发生器产生 低能量的高频交流电，经过功率放大器增益放大，达到符合实际应用的高能量的高频交流电。

目前PWR1000L可编程交流电源(输出电压0~300V，输出频率0.1Hz~10kHz,功率达1000W)无需放大器可以直接输出高能量的高频交流电，轻松实现电压(0~300V)和频率 (0.1Hz~10kHz)任意可调输出，直接向高频继电器供电。不仅节省设备成本，而且可以避免中间环节中零乱接线配线。

PWR1000L可编程交流电源是高性能的多功能的电源供应设备，不仅可以输出交流电和直流电，而且具备电压波动和电压谐波模拟仿真功能，为消费、电力、航空、新能 源等领域的电子设备提供正常或异常电源输入，验证其在多种类型电源输入条件下工作性能和可靠性。同时集成功率计功能，可以实现高达99次谐波分析和实时量测电 气参数，提供精准测量数据。配备GUI监控软件，可对可编程交流电源进行控制监控，提供多元的更简单快捷的操作体验。可编程交流电源适合于电子产品研发、、出厂 检验等阶段的验证测试。同时可编程交流电源冗余设计，具备完善保护功能(OVP/OCP/OPP/OTP等),在复杂的测试环境下拥有强大的适应能力。

电子元件和电子器件的区别
电子元件：指在工厂生产加工时不改变分子成分的成品。如电阻器、电容器、电感器。因为它本身不产生电子，它对电压、电流无控制和变换作用，所以又称无源器件。按分类标准，电子元件可分为11个大类。
电子器件：指在工厂生产加工时改变了分子结构的成品。例如晶体管、电子管、集成电路。因为它本身能产生电子，对电压、电流有控制、变换作用(放大、开关、整流、检波、振荡和调制等)，所以又称有源器件。按分类标准，电子器件可分为12个大类，可归纳为真空电子器件和半导体器件两大块。

电子元器件采购注意事项
1、通过电子元器件网络平台找有工商注册的正规公司;
2、了解供应商资质，三证是否齐全,业务员的素质及服务;
3、电子元器件的型号细节部分，如产品的误差、材质、封装、脚距、后缀字母，细微环节要注意，避免出现产品不符退换货，耽误工程生产进度;
4、大型工厂注重高端质量，中小型工厂偏向成本和中高端质量;
5、在控制成本的问题上需要特别注意，切勿贪图小便宜，正视便宜没有好货，可以选择小批量采样，初步确认供应商的产品质量后再进行批量采购。

株式会社村田制作所扩大了用于智能手机和小型可穿戴设备过电流保护的PTC热敏电阻※1（通称：自恢复保险丝※2）的产品阵容，添加了0603M尺寸（0.6×0.3×0.3mm）的高耐压产品“PRG03BC181RB7RL”和低电阻产品“PRG03BC101RB7RL”（以下称为“本产品”）。本产品已经开始量产。 伴随着智能手机等移动设备对5G和快速充电的支持所导致的高功能化和小型化不断推进，对确保电子电路稳定性的小型电路保护元件的需求日益增长。 由于PTC热敏电阻具有超过一定温度时电阻值急剧上升的特性，因此通过检测移动设备在组装或掉落时产生的电路过电流来预防移动设备发生异常和故障。

本产品通过在本公司的独石陶瓷电容器和多层设备等主要产品中培育的工艺技术，与本公司传统产品（电阻值180Ω，最大电压13V）相比，尺寸相同时，耐压提高了约50％，达到了20V。此外，本公司扩大了100Ω低电阻产品系列的阵容。通过使用本公司特有的陶瓷材料，可以长时间保持稳定的特性。 今后，本公司将继续扩大产品阵容，以满足市场需求，并为提高移动设备的安全性做出贡献。

MC2000（5G能源控制器远程通信单元检测装置），是一款由北京广信联科技有限公司和中国电力科学研究院合作设计开发的5G远程通信单元检测装置，同时也是中国国内唯一一款专门为电力行业中的5G远程单元检测需求而设计生产的测试系统。 该检测装置支持自动化地执行电力行业内标准定义的5G远程通信单元的射频与业务测试用例，测试用例覆盖通信带宽、载波质量、信号功率、接收性能等方面的关键射频性能指标以及上下行的数据业务吞吐量测试指标，适用于融合终端、能源控制器、 集中器等电力终端配套的5G模组的质量检验检测。软件可移植、可扩展，跨平台适应能力强；支持信令测试模式，支持NSA/SA模式测试。

MC2000由测控计算机、5G系统模拟器和屏蔽箱体及工装组成，其架构示意图如下图所示：

5G系统模拟器包含完整的5G协议栈，可以模拟5G基站与终端建立端到端通信来验证相应的信令功能，且可以满足3GPP R15/R16版本中定义的100M信道带宽、载波聚合、下行8流/上行4流MIMO等特性要求。

屏蔽箱体及工装可以有效屏蔽外界射频干扰信号，保证5G远程通信单元处于干净的信号环境下，且能够支持5G远程通信单元上电和配合测控计算机进入正常的工作状态。其中，屏蔽箱体具备手动/程控开闭能力，隔离度≥70dB，提供USB/RJ45/DC/AC/DB25等隔离接口； 工装可以支持融合终端、集中器、能源控制器等电力终端配套的5G模组进入工作状态，支持该模组供电、复位、状态获取、报文交互等。

测控计算机内装载该检测装置的测试程序，可以自动化地执行电力行业标准定义的射频射频性能以及上下行的数据业务吞吐量的测试用例。

此外，MC2000具备极强的可扩展性，可以根据用户需求通过软硬件升级的方式具备下述能力：

MC2000采用的全部是中国国内知识产权的部件，不会受国外技术封锁的制约，保证用户权益。
